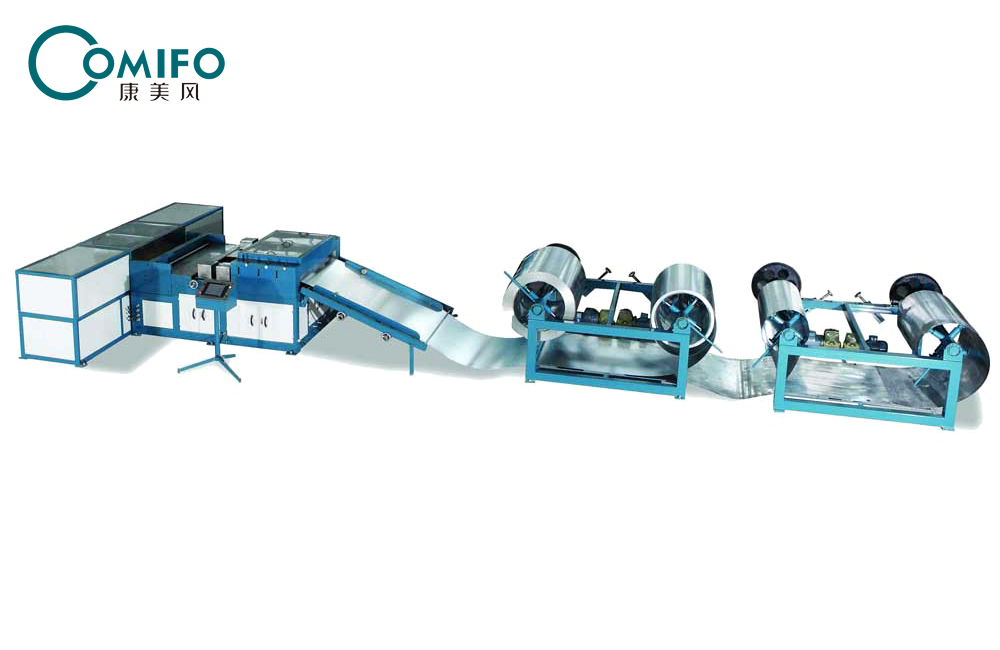

風管生產四線
產品描述：
風管生產四線由料架，調平壓筋，沖方口，沖尖角，折邊，剪切，升降轆骨機，可實現剪切，聯合角成型，直角骨成型三位一體，提高生產效率。風管生產四線不僅能與法蘭成型機，折邊機等配套使用，也可升級為全自動風管生產五線。采用全電腦PLC控制，觸摸屏操作，可根據操作要求設置任意尺寸進行下料，該生產線加工速度為0~18米/分，精度為：長度誤差±0.5mm，對角線誤差為±0.5mm， 標準開料架承重5噸，可根據客戶要求配套。
產品參數：
| 型號 | 料寬 | 料厚范圍 | 速度 | 剪切誤差 | 對角線誤差 |
| CAL4-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
| CAL4-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
基本配置：
1.電動送料架兩個
2.調平壓筋裝置一套
3.液壓沖方口剪角四套連模具
4.液壓剪切折彎裝置一套
5.升降式聯合角轆骨機一套
6.控制系統及觸摸屏操作面板一套
工作原理：卷料-調平-壓筋-沖方口-沖尖角-折邊-剪切-升降轆骨機
工作示意圖：
說明：
1.定尺開料，可直接與等離子切割機配合使用
2.1C/S插骨剪角，可剪”L”, “U”, “口” 型的各種剪角，可與”C骨和S插條配合使用
2.2TDF共板法蘭的各種連接方法定位剪角，可與TDF共板法蘭機，折邊機配合使用
2.3剪切角可與角鐵法蘭或之字法蘭配合使用。并能折出”L”, “U” 和 “口”型風管，與立式合縫機配套使用完成整套風管
3.TTF/LT 剪切角可與插式法蘭配合使用。與立式合縫機和插式法蘭機配套使用完成整套風管
